一、產品描述

本公司生產的灑水泵，是灑水車專用水泵，為提高灑水車的專用性能開發的新產品，符合汽車行業標準QC/T29114-93中對泵規定的要求。具有結構合理、自吸性能強、運轉平穩可靠、安裝維修方便等特點。

二、結構特點

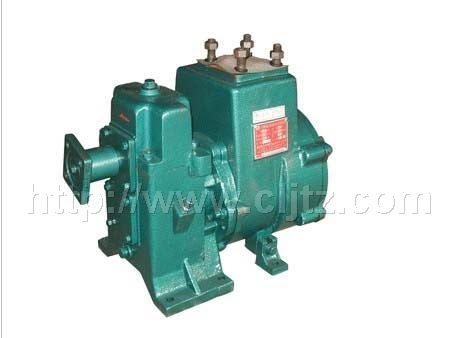

1、灑水泵型號：CLW80QZF-60/90N、 CLW65QZF-40/45N 泵為帶有增速箱的自吸式離心泵，主要由泵體、葉輪、機械密封、軸、增速箱等部體組成。

2、泵工作時需要的動力直接由汽車發動機通過取力器提供。作地面泵站也可用電機或柴油機驅動。

3、當水源含有泥沙、雜物時，吸入管進口應置于網罩內，網罩通孔面積應大于300cm²，而網孔直徑應小于6mm。

4、泵的軸封采用機械密封，因此泵運行可靠、壽命長。

三、工作原理

該類型泵采用外混式軸向回液的泵體結構，泵體由吸入室、儲液室、回流孔和氣液室組成。泵起動后，葉輪將吸入室內所存的液體及吸入管路中的空氣一起吸入，并在葉輪內得以完全混合，在離心力作用下，混合液體通過壓出室進入氣液分離室，由于氣體的比重輕，氣體從液體中分離出來，并從出口管中排出，而液體在氣液分離室中下沉，經回流孔回到葉輪外緣，進行又一次的氣液混合——分離過程，依次循環，直到吸入管內氣體排凈而充滿液體，完成自吸過成；當水流出葉輪后，葉輪中心部分出現真空，吸水池中的水在大氣壓力作用下經吸水管進入葉輪，由于葉輪不斷地旋轉，水也不斷排出和吸入，形成連續不斷的泵水作用。

四、注意事項

1、泵工作前必須將泵內灌滿引水，否則機械密封損壞造成漏水。工作時進口管不得漏氣，吸水口必須浸沒于水中，防止空氣吸入。

2、氣溫低于零度時，工作完成后，必須放干泵內的水，否則因結冰脹破泵箱體。

3、當水源含有泥沙、雜物取水時應嚴防吸入損環機械密封。

4、在正常自吸高度內，泵啟動后2分鐘，還未出水，請立即停機檢查。
